  • 慧荣SM3281主控板U盘CE跳线位置闪存颗粒跳线规则

    2019-06-21 22:21 来源: 本站整理 作者:U盘量产网 浏览量:77次

        慧荣SM3281主控板是比较新的板子,而使用此主控板制作U盘可能很多人不知道怎么跳线,这里就给大家分享慧荣SM3281的跳线规则图,这样就能一目了然的知道怎么diy此板子的U盘了。

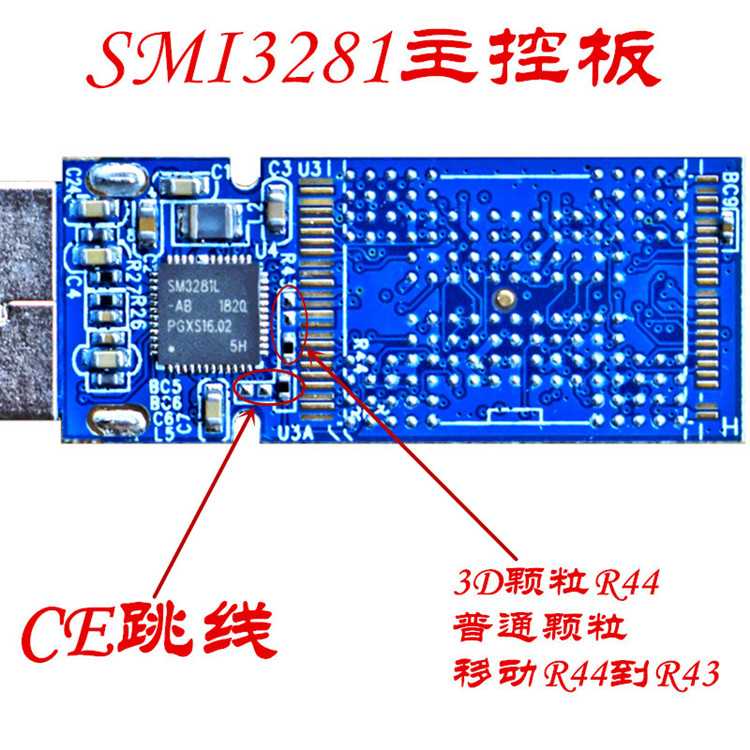

    慧荣SM3281主控板U盘CE跳线位置闪存颗粒跳线规则

       可以上图看到,CE跳线的位置在主控下方的两个空焊点,而闪存颗粒的不同需要电阻,其中如果是3D颗粒就R44,如果是普通颗粒就移动R44到R43。
